万能材料试验机选购指南
点击次数:1723  更新时间:2019-06-12  【打印此页】  【关闭

有很多试验机采购人员在试验机的选型在技术上存在的误区,现对存在的问题进行整理,希望能给用户的选型带来帮助!

一、万能拉力试金机量程选择:

根据试验材料的最大载荷选择所需要的试验机最大载荷(即量程),推荐材料试验载荷在试验机量程的70%-90%左右为佳,这样既保证了试验的分辨率也可以延长试验机的使用寿命。

二、万能拉力试验机精度等级选择:

目前国内试验机的精度普遍使用1级和0.5级两种,对于一般的材料试验选择1级的试验机完全足够,没有必要多花钱提高精度,对于科学研究和材料分析就需要0.5精度的试验机;其实对于0.5级和1级精度的试验机在技术上差别并不明显,校验的方法和手段基本是一样的,这是修正点的不一样上,随着传感器技术的发展,传感器元件的线性度已经达到一个很高的水准,只要测量电路没有缺陷,抗干扰性能好的话,所有的试验机都会达到0.5级的精度是没有问題的,对于电测已经远远超出了0.5级的限定,国家标准定义的相对误差有待商榷。

三、万能拉力试验机分新率和动态性能(带宽)选择:

分辨率是试验机的一个重要参数,合适的分辨率将有利于测量的解析度,测量出较小的分度,有效分辨率和动态性能是一对矛盾,一味的提高有效分辨率是以栖性动态性能(带宽)为代价的,带宽的降低直接导致的结果是材抖屈服波动明显甚至出现屈服就是一个平台的现象,所在选型是也要对这对参数进行有效的考虑。

四、万能拉力机同步性能选择:

材料试验集的数据是在同一时刻的材料的载荷和变形,如果二者不同步就会出现载荷朝前于变形或者变形朝前于载荷的显现,对于在进回程量弹性材料时出现同一个载荷对应两个变形的问题,进回程曲不重合的现象。

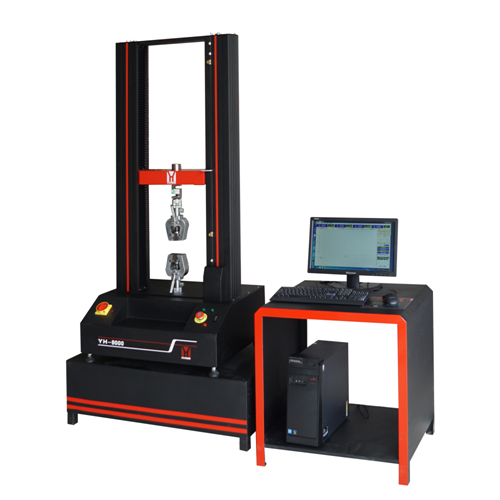

YH-9000万能材料试验机



. 产品介绍:

YH-9000万能材料试验机适用于航空航天、石油化工、机械制造、金属材料及制品、电线电缆、橡塑胶、纸品及彩印包装、胶粘带、箱包手袋、纺织纤维、食品、制药等行业。可测试各种材料及成品、半成品的物理性能,选购各种不同的夹具可做抗拉、抗压、持拉、持压、抗弯、撕裂、剥离、黏着力、剪力等试验。可执行GBISOASTMBSDINJIS等国家或国际标准进行试验,为各工厂企业、技术监督部门、商检机构、科研院所及大专院校等部门理想的检测与研究设备。

二.技术参数:

1.型号:YH-9000

2. 最大负荷:500N

3.精度等级:0.5级;

4.有效测力范围:0.5-100%F.S

5.测力精度 :优于±0.5%

6.测力解析度:1/200,000

7.有效试验宽度:左右400mm;

8.有效试验行程:1200mm;

9.试验速度范围:0.1~500mm/min,可任意设定;

10.单位切换:包含国际单位在内的多种测量单位,用户还可自定义所需单位

11.停机方式:上、下限安全设定,紧急停止键,程序力量及伸长设定,试件破坏感测

12.扩展功能:可做持拉、持压、疲劳、抗弯、抗折及剪切等试验,用户还可依据自己实际的测试要求自定义试验方法

13.测试项目:可作拉、压、弯、折、剪、剥离等测试适用与金属、非金属、各类特殊材料及成品的测试,几乎所有的测试项目都可用本试验机完成,用户还可自定义测试项目

14.测控模式:测试软件可实现定速度、定位移、定荷重、定荷重增率、应力转应变、定应变增率等控制模式加之多种阶段转换控制菜单可自由组合成无穷多种多阶控制模式,实现了真正的三闭环测控模式

15.主机尺寸:约960/760*600*1620mmW*D*H

16.主机重量:约160kg;

17. 电源:1PH,AC220V50/60HZ,或指定


三、试验机部分功能:

特点:

u  典雅的外观设计---动感型的底座辅以经高级喷塑处理之铝合金型材立柱;

u  精密的传动机构---采用高精度、无间隙滚珠螺杆及时规皮带作为传动系统精确度的保证;

u  先进的控制方式---全电脑式数据采集及运动控制,真正的三闭环测控系统;

u  强大的软件功能---Windows XP操作系统下的全开放式测试软件,用户可使用软件现有功能完成几乎所有的力学测试项目,也可根据自己的实际需要自行编辑测试方法。测试结果可与Office等绝大部分自动化办公软件实现共享;

u  超高的测试精度---优于0.5级的测力准确度,1/200,000的力值分辩率,变形测量分辨率可达0.0001mm

u  全新的接口设计---预留金属引伸计、位移编码器及大变形两点延伸器接口,方便用户选择;

u  人性化的操控方式---在全电脑控制操作的基础上还可选择外接手动控制盒或加装遥控装置达到操作仪器的目的。


1、测控系统:


²  采用windows工作平台,参数设定全部以对话框的形式处理,操作简单;

²  采用单一画面操作,不需进行画面切换;

²  软件接口具有简体中文、繁体中文及英文三种语言,切换方便;

²  可自行规化测试表格模式;

²  测试数据可在主画面中直接呼叫;

²  可选用平移、比较等方式同时进行多条曲线之数据比较;

²  具多种测量单位,公英制可切换;

²  具自动回位功能;

²  具自动校正功能;

²  具自定义试验方法功能;

²  具试验数据运算分析功能;

²  具自动放大倍率之功能,以达到最适当大小之图形;

²  可做抗拉、抗压、抗弯、剥离、持拉、持压、疲劳等试验;

2、万能材料试验机测试软件简介

本套测控系统性价比极高,万能材料试验机测试软件界面豪华软件语言中、英文随机切换,可作拉、压、弯、折、剪、剥离等等测试适用与金属、非金属、各类特殊材料及成品的测试,几乎把所有的测试项目都已经涵盖在此版软件内,可使您节约大笔用在购买不同功能的控制卡与测试软件上的资金,本套测试软件功能含盖所有试验机机型,简单易学,可节约大量对各类不同功能测试软件的培训与学习时间。

功能特点:

  1. Windows-XP操作系统下的豪华界面测试软件可实现定速度、定位移、定荷重、定荷重增率、应力转应变、定应变增率等控制模式加之多种阶段转换控制菜单可自由组合成无穷多种多阶控制模式:位移>=,位移<=,荷重>=,荷重<=,降伏点,断点比例,力>=,应力<=,应变>=,应变<=,循环及嵌套循环控制可满足不同的测试要求。
  2. 多种语言随机切换:简体中文、繁体中文、英文。
  3. 十几种豪华测试程序界面。
  4. 可设定10个用户权限及密码管理,用于区别不同使用者登陆测试软件后能使用的功能。
  5. 力量(ToneKggKnNLb)位移(mmcminch)单位可随机切换,应力、应变虚拟表盘:动态显示应力,应变的变化增率.
  6. 数据归零功能:可单独分别对力量、位移、变形归零,亦可对力量、位移、变形同时归零。
  7. 测试过程中可随机切换显示各类曲线:荷重-位移、荷重-时间、位移-时间、应力-应变、荷重-两点延伸。
  8. 测试标准编辑器模块化设计一次输入永久调用:提供使用者自由设定所需应用的测试标准,测试标准的架构是完全开发的没有行业使用上的限制,范围涵盖金属,非金属,特殊材料及成品的GBASTMDINJISBS…等测试标准。
  9. 试品资料编辑器模块化设计一次输入永久调用:提供使用者自由设定所需应用试品数据
  10. 公式编辑器模块化设计一次输入永久调用:供使用者可自由添加、修改、删除各类测试所需的公式以满足不同测试的计算要求。
  11. 专业级的报表编辑器:简单灵活由如WORD通俗简便的报表编辑器可让客户简单方便的编辑与打印各类自己喜好的报表,程式内建双报表编辑器完全开放使用者自由编辑各类报表,供测试者选择自己喜好的报表格式(测试程序新增内建EXCEL报表编辑功能扩展了以往单一专业报表的格局)。
  12. 软件具备力值双校正系统:自动标定,零点、倍率软件调整非常方便,简洁的全程一档与精密全程七档力量线性双校正系统多路力传感器的使用下:自动辨认自动导入校正数据.
  13. 软件具备超载保护功能:超载保护荷重值提供客户自由设定。
  14. 图形3D变换、多笔测试结果比较图形查看、自由变换坐标显示、自由缩放各类测试曲线可对测试结果进行重新分析、重新计算、滞后环法及逐步逼近法求取非比例延伸强度、荷重取点、位移取点设定、剥离区间设定等等。
  15. 测试结束可自动存档、手动存档,测试完毕自动求算最大力量、、上、下屈服强度、抗拉强度、抗压强度、弹性模量、延伸率、剥离区间最大值、最小值、平均值等等。
  16. 强大的测试结果数据分析功能:除了可对一般单阶控制所得的测试曲线进行各种参数的抓取及求算外,还可对特殊测试的多阶控制的曲线进行各阶参数的抓取及求算且是可自由设定计算的。
  17. 测试结果可以EXCEL、等格式的数据形式输出
  18. 可对测试结果进行统一批号下的数据分析,报表打印,还可自由选择、组合不同批号下测试的结果进行数据分析,报表打印历史测试结果的查询功能:可分别依据测试日期,测试咨讯,测试结果进行查询,亦可使用三者的逻辑组合进行历史测试结果的查询统计功能
  19. 软件具有历史测试数据演示功能:A.增加误删除测试结果的再现性B.方便业务人员外出向客户演示软件超强功能无需机台支持具模拟测试功能。
  20. 软件具备密码锁定功能:可用来区分不同使用者的权限。
  21. 控制器硬件一年内如非人为原因而造成的损坏免费包换、万能材料试验机测试软件终身免费无限升级。


四、配置清单:


产品型号

YH-9000

测力传感器

高精度力量传感器

位移传感器

日本莱茵(LINE)旋转编码器,精度0.001mm

机台丝杠

THK精密滚珠丝杠

导向光轴

台湾上银GCr15高强度光轴,整体硬度大于HRC60,光洁度Ra0.8

防尘装置

台湾原装折叠式防尘伸缩帘,可有效保护精密丝杠及光轴,延长使用寿命

驱动装置

日本松下全数字式交流伺服电机

变速机构

日本松下精密行星减速机,德国奥比时规皮带及带轮, 日本NSK轴承

显示方式

全电脑式操作及显示方式

测控软件

Windows 操作系统下的全开放式测试软件,用户可使用软件现有功能完成几乎所有的力学测试项目,也可根据自己的实际需要自行编辑测试方法。测试结果可与Office等绝大部分自动化办公软件实现共享, 全电脑式数据采集及运动控制,真正的三闭环测控系统

单位切换

包含国际单位在内的多种测量单位,用户还可自定义所需单位

停机方式

上、下限安全设定,紧急停止键,程序力量及伸长设定,试件破坏感测

测试项目

可作拉、压、弯、折、剪、剥离等测试适用与金属、非金属、各类特殊材料及成品的测试,几乎所有的测试项目都可用本试验机完成,用户还可自定义测试项目

测控模式

测试软件可实现定速度、定位移、定荷重、定荷重增率、应力转应变、定应变增率等控制模式加之多种阶段转换控制菜单可自由组合成无穷多种多阶控制模式,实现了真正的三闭环测控模式

机台外壳

动感型的底座辅以经高级电泳阳极处理之铝合金型材立柱,整体外观高尚典雅

附件配备

标准拉伸夹具和抗压夹具,任选其一;360°活动滑轨一套,联想商用电脑和仪器桌各一套(夹具也可根据客户要求特殊定制,需另收费)

机台重量

200kg

电源

1PHAC220V50/60Hz15A或指定

五、售后服务:

设备保修壹年,终身维修。从交付使用之日起进行壹年保修(天灾、电力异常、人为使用不当、保养不当造成之损坏外,本公司完全免费维修)。对于超过保修期的服务,将收取相应成本费用。

设备在使用过程中出现的问题在2小时内作出反应,并在24小时内委派维修工程师、技术人员及时处理,解决问题。

宇宏光电仪器专业研发生产物理可靠性试验机,环境耐候试验机和各种品质检验仪器,主要产品包括:恒温恒湿试验箱,拉力试验机,冷热冲击试验机,按键荷重曲线仪,熔融指数机,毛细管流变仪
